粉末高速鋼——PMDR2
| L% | C | SI | Mn | Cr | Ni | Mo | W | V | S |
| 未公開(kāi) | |||||||||
材料說(shuō)明
"基體高速鋼，采用粉末鋼冶煉工藝，使材料具有優(yōu)異的綜合性能
高沖擊韌性、優(yōu)越的抗崩角與抗開(kāi)裂性能
晶粒細(xì)致均勻，極佳的拋光性、紅硬性"
應(yīng)用
用于高延展性韌性模具，高載荷沖壓和冷熱鍛、冷成形模具，搓牙板、刀口
交貨狀態(tài): 退火狀態(tài) 240HB max. 最佳硬度: HRC58-60

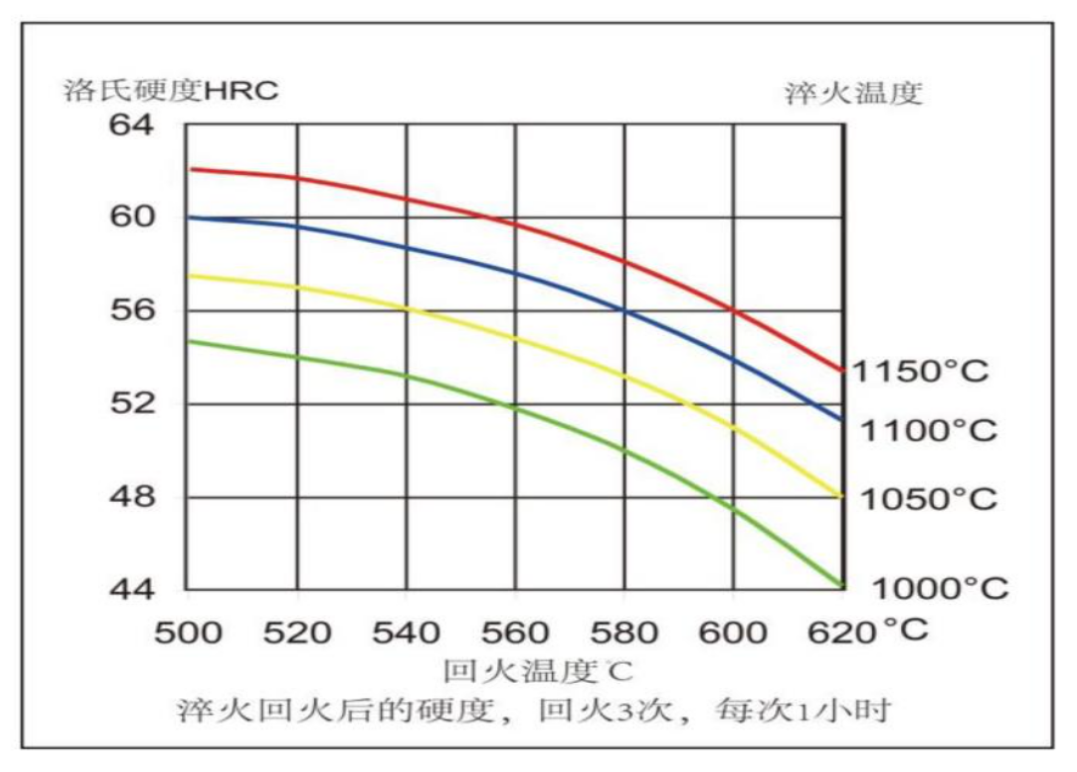

熱處理
| L% | C | SI | Mn | Cr | Ni | Mo | W | V | S |
| 未公開(kāi) | |||||||||
材料說(shuō)明
"基體高速鋼，采用粉末鋼冶煉工藝，使材料具有優(yōu)異的綜合性能
高沖擊韌性、優(yōu)越的抗崩角與抗開(kāi)裂性能
晶粒細(xì)致均勻，極佳的拋光性、紅硬性"
應(yīng)用
用于高延展性韌性模具，高載荷沖壓和冷熱鍛、冷成形模具，搓牙板、刀口
交貨狀態(tài): 退火狀態(tài) 240HB max. 最佳硬度: HRC58-60
熱處理
